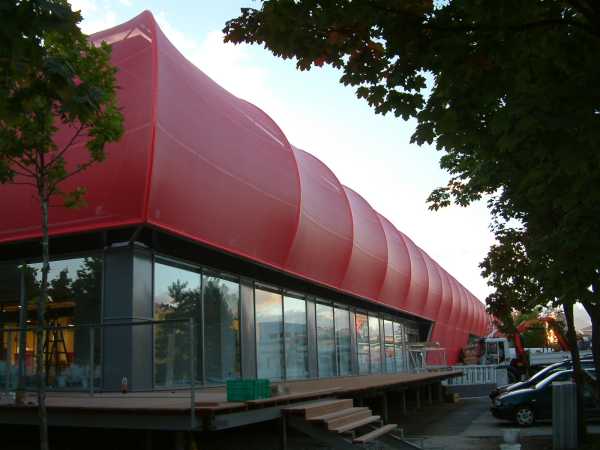

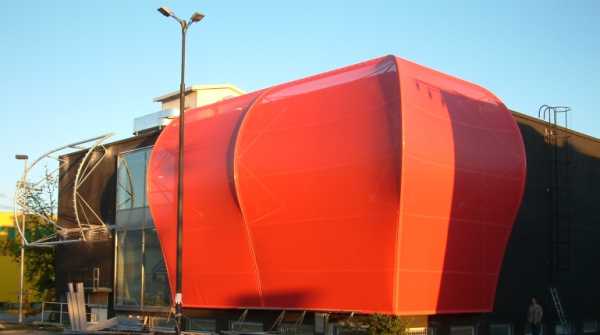

FACCIATE BTC LJUBIANA


Per gentile concessione P&D d.o.o. - Samobor - Croatia




Scopo principale dell'opera è quello di arricchire una facciata esistente in cemento armato.
Il progetto architettonico prevede forme particolari a doppia curvatura che è possibile
relizzare in modo economico solo con l'utilizzo di teli strutturali.

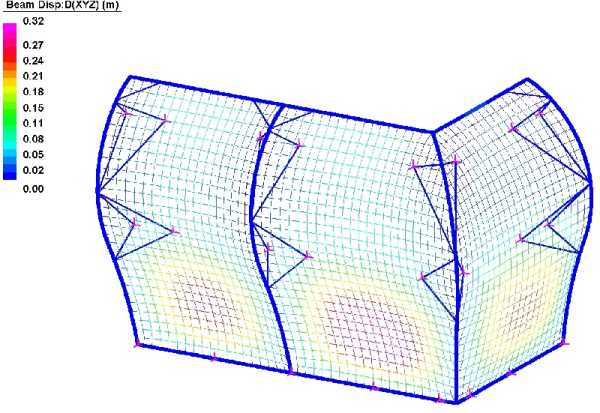

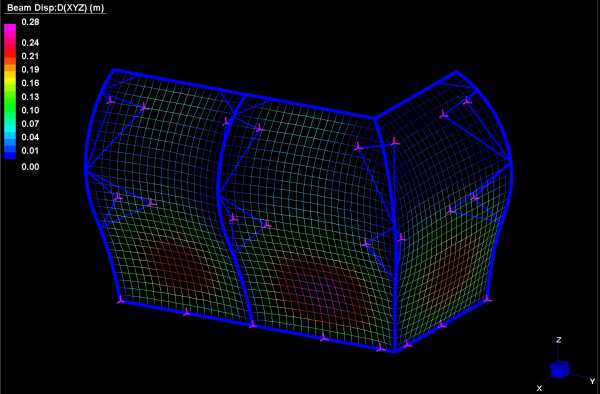

Modello in Straus7




L'analisi di ricerca di forma oltre a quella per il taglio dei teli è stata condotta con il software Forten.
Il modello è stato, poi, importato facilmente in Straus7 utilizzando elementi "Cut-Off" con la relativa
pretensione. In ambiente Straus7 è stata aggiunta la struttura metallica di supporto oltre a condurre
analisi non lineari per differenti condizioni di carico e stati coattivi
(ad es. stato 0 di pretensione, carichi da neve e vento).





Cliente: BTC d.d., Megalet d.o.o.
Progettazione Architettonica: Janez Ros, Ljubljana, Slovenia
Progettazione Strutturale: P&D d.o.o., Samobor, Croatia
Fornitore della membrana tridimensionale: Loging d.o.o., Novo mesto, Slovenia

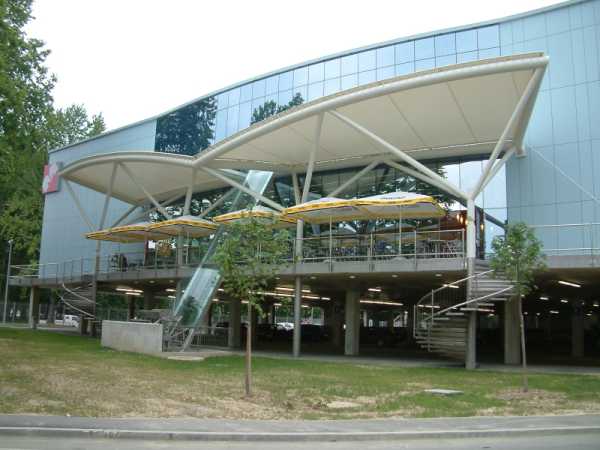

CANOPY MERCATOR OSIJEK


Per gentile concessione P&D d.o.o. - Samobor - Croatia




Lo scopo primario della struttura è quello di vivacizzare la facciata ad una estremità di un centro
commerciale in Osijek. Altra funzione è quella di proteggere la terrazza da sole e pioggia.
Non è stata permessa alcuna connessione tra la struttura di copertura e la facciata
in vetro. L'unica connessione in senso orizzontale avviene alle due estremità di destra e
sinistra al di fuori della facciata in questione.

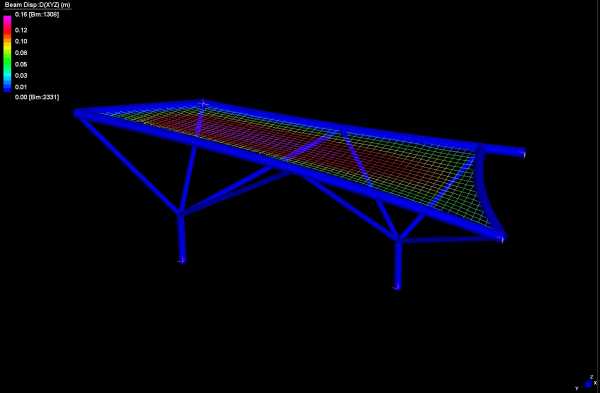

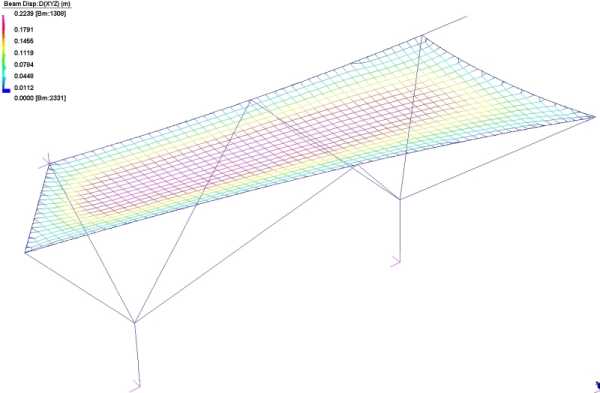

Modello in Straus7




L'analisi di ricerca di forma oltre a quella per il taglio dei teli è stata condotta con il software Forten.
Il modello è stato, poi, importato facilmente in Straus7 utilizzando elementi "Cut-Off" con la relativa
pretensione. In ambiente Straus7 è stata aggiunta la struttura metallica di supporto oltre a condurre
analisi non lineari per differenti condizioni di carico e stati coattivi
(ad es. stato 0 di pretensione, carichi da neve e vento).





Cliente: Mercator d.d.
Progettazione Architettonica: Vladimir Kozelj, Ljubljana, Slovenia
Progettazione strutturale: P&D d.o.o., Samobor, Croatia
Costruttore delle opere metalliche: Metal-Konstrukcije, d.o.o., Sisak, Croatia
Fornitore della membrana tridimensionale: Loging d.o.o., Novo mesto, Slovenia
